Установка газовой розетки

[ice]

Прикупил по случаю все необходимое. А с наступлением теплых деньков и свободных выходных - смонтировал внешнюю газовую розетку на караван.

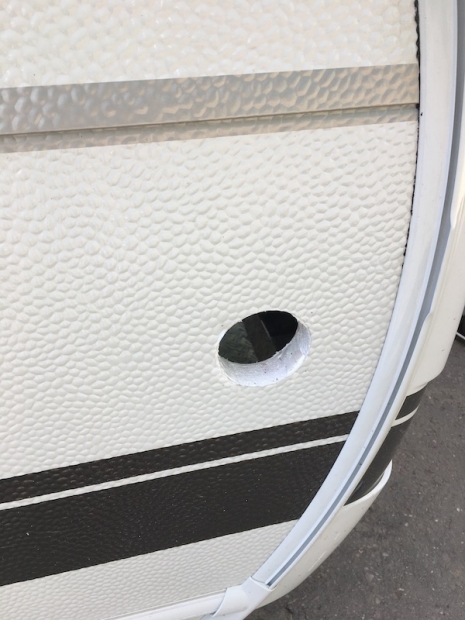

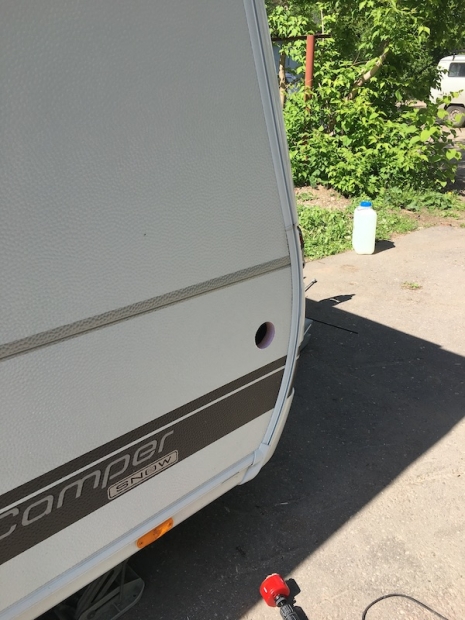

Началось с разметки и засверливания тоненьким сверлом (на фото не попало, но сложного нет ничего). Заклеил малярным скотчем, взял коронку под размер розетки и приступил. Результат на фото...почти скворечник получился


В местах крепления розетки сделал закладные. И потом все обильно герметиком промазал.



ну а дальше герметик (самый правильный, караванерский сикафлекс) на розетку, руки, и все вокруг

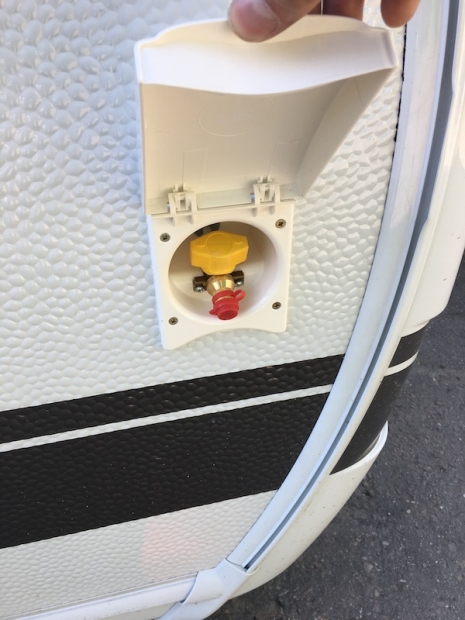

В связи с этим, будет только фотография установленной розетки, когда все отмыл и убрал излишки.


На этом время, отведенное каравану закончилось и монтаж газовой части был отложен на следующий раз.

[ice]

Монтаж газовой части начался с вытаскивания из прицепа 6ти метровой прямой стальной трубы, которая аналогична трубе в прицепе. Она была найдена в закромах немецкого магазина. Они очень удивились, когда я сказал, что у них она должна быть на складе....но еще больше удивились, когда ее нашли
А уж сколько разных слов было сказано про эту трубу за всю дорогу теми, кто об нее спотыкался

Придерживаясь правила 7 раз отмерь, потом еще раз проверь и потом только отпили или согни, стала получаться загогулина на фото.


Потом она стала еще более сложной формы, но что-то финальный вариант на фото не попал

Соединения были сделаны на тройниках-уголках с врезными кольцами фирмы GOK. Очень удобная система - все соединения получились герметичными с первого раза, просто соблюдая технологию монтажа, описанную производителем.

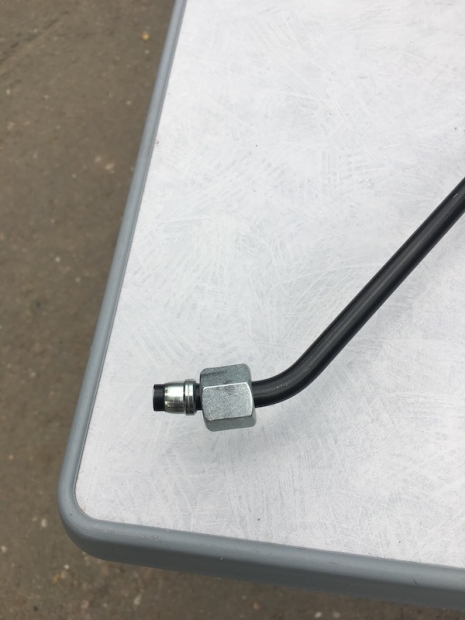

После предварительного монтажа - проверка врезки кольца.


Вот вся магистраль




Финальная проверка мыльным растровом


Теперь гриллить будет удобнее


[KPEBETbl4]

круто и красиво!

[maus75]

[Андрейка]

Красиво! Как с завода, молодец тезка!

[SK67]

Прикольная приблуда для изгибания трубки!

[stich5]

Получается фитинги идут с кольцами обжимными?
Получается продается гайка с кольцом?


[ice]

Получается фитинги идут с кольцами обжимными?
Получается продается гайка с кольцом?

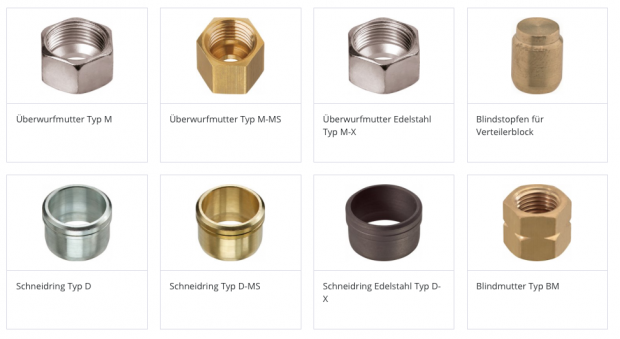

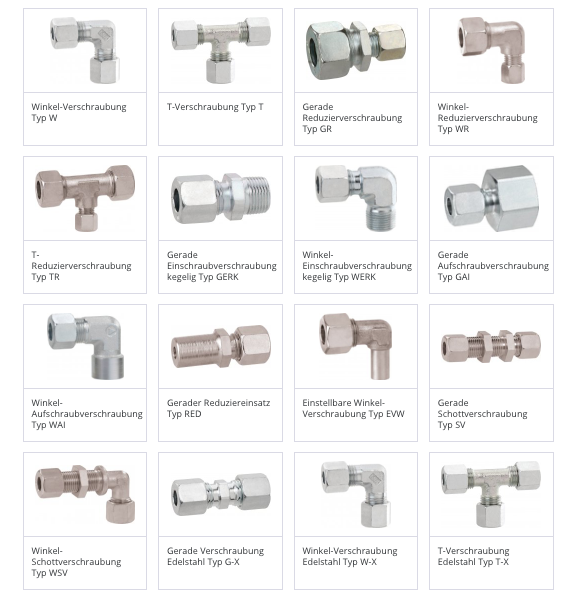

фитинги идут с кольцами. можно отдельно докупить кольца, гайки, заглушки.

Screenshot 2019-05-31 10.11.02.png (163.33 КБ) Просмотров: 1212

Screenshot 2019-05-31 10.10.34.png (154.56 КБ) Просмотров: 1212

[ice]

Прикольная приблуда для изгибания трубки!

мне тоже понравился. рассчитан в т.ч. для работы с нержавеющими трубками, так что стальную гнуть было легко и точно.

[SK67]

Если позволите, сделаю замечание по конструктиву трубки: надо бы еще хомутиками к стенке прижать... Есть такие специальные с резинками.

[ice]

Прижаты на фото со столом они есть для выставления точных размеров. Прикручивал трубу уже после окончательной проверки на герметичность и фото с ними нет, но можно верит на слово
