Установка пьезоподжига на плиту в караване

[Андрейка]

Я вот думаю пьезо внедрить в варочную панель на кухне. А потом второй раз думаю - а оно мне надо?
Сколько лет зажигали зажигалкой и банальными спичками...

[den!s]

я тоже думал об этом. но не найти приличных свечей поджига. + они будут мешать протирать поверхность под конфорками

например вот недорогие с кронштейнами (300р за 4шт). верхний изолятор снять, иглу изогнуть по другому.

[EW1999]

Как продвигаются изыскания?

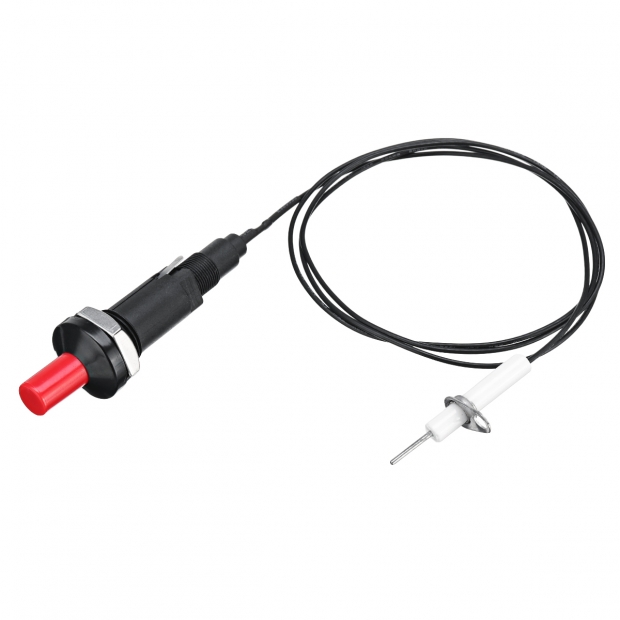

Как вам такое как на картинке из Китая?

поджиг


[ANRI]

верхний изолятор снять, иглу изогнуть по другому.

Не советую это делать. Игла обычно плохо гнётся или сразу ломается, потому что хрупкая. В нормальном электроде поджига сталь специальная, стойкая к выгоранию, но хрупкая.
Можно аккуратно подточить или подпилить болгаркой, держа электрод в руке.

Как вам такое как на картинке из Китая?

По виду обычная пьезокнопка, такая ставится на отечественные газовые котлы с итальянской автоматикой SIT. Продается везде, где продаются на них запчасти (на рынках).



Там же и электроды поджига есть.



В качестве высоковольтного провода можно использовать обычный свечной провод зажигания.

[VDoc]

Я себе уже собрал комплект,но руки пока не дошли воткнуть в кастен. Свечи покупал отдельно: https://aliexpress.ru/item/33010176570. ... 7104838771
Но есть сразу с кнопками-пьезами: https://aliexpress.ru/item/33003059281. ... 6941191841
А ещё такой вариант: https://aliexpress.ru/item/33063339060. ... 7609352899
И вот такой блок электророзжига от 12 В: https://www.aliexpress.ru/item/40006615 ... 1578899678
У меня 2 конфорки, пробовал зажигать одновременно 2 свечи-справляется! Раньше я такой блок ставил в прицеп на розжиг Трумы, когда кнопка сдохла: работал отлично.
Кнопку купил в магазине от поджига газовой плиты(без фиксации).

[mid_e34]

Если уж внедрять поджиг, то не пьезо, а электронный.
Кстати, в качестве электрода возможно ли использовать имеющийся в плите датчик Газконтроля?

[den!s]

Кстати, в качестве электрода возможно ли использовать имеющийся в плите датчик Газконтроля?

он же без изолятора к поверхности прикручен.

[EW1999]

Заморочился и я с поджигом.
Пьезо отверг, остановился на электронном.

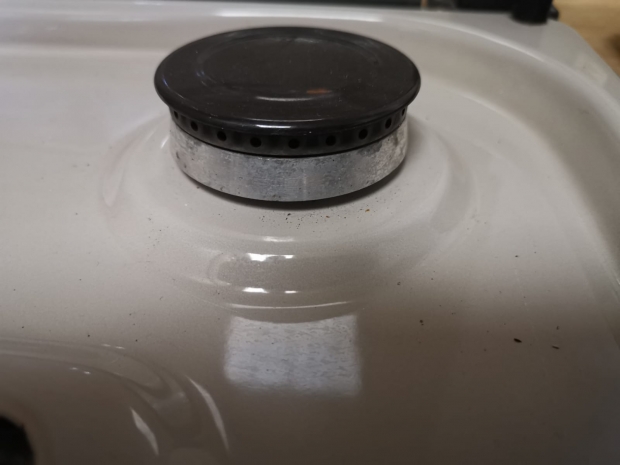

Было так:

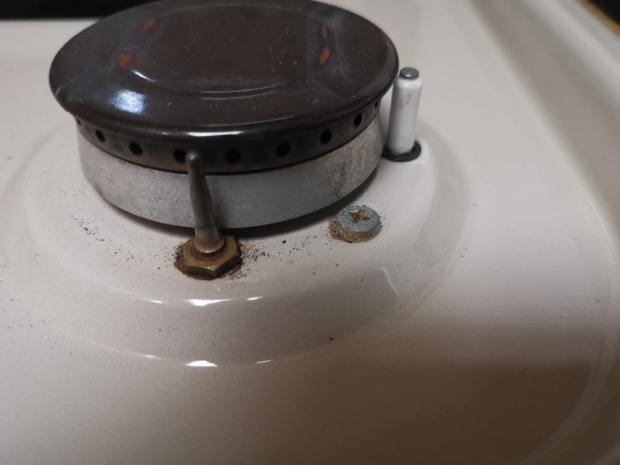

Потом вот так:

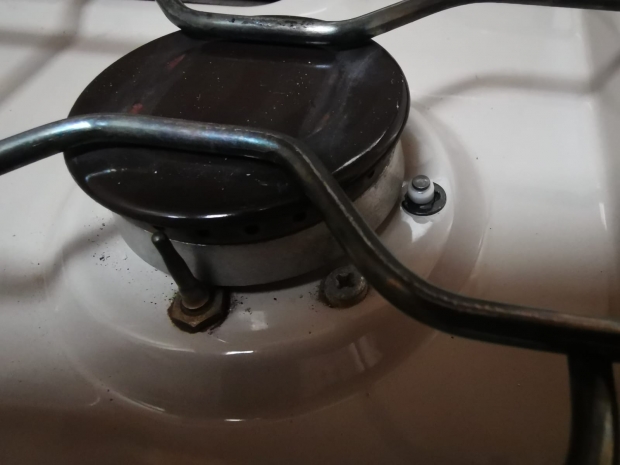

Не сработало опустил электрод


Повторил на четырех конфорках, все хорошо.
Зажигаются на первых секундах.
Появилась первая проблема:
Как расположить электроды для гриля и духовки.
С духовкой наверное проще (зажигается хорошо, если направить искру на конец датчика пламени) надо только придумать как закрепить.
Для гриля не могу найти положения правильного.
Ну и потом надо будет еще внедрить шесть кнопок под ручки-регуляторы пламени (сейчас пользуюсь для эксперимента единственной на блоке розжига)
Комментируйте, пожалуйста.
P.S. Вот такая плита, если что:

WhatsApp Image 2020-09-25 at 11.18.21.jpeg (199.68 КБ) Просмотров: 5256

[Роман 02]

Ссылочки на девайсы пожалуйста в студию

[EW1999]

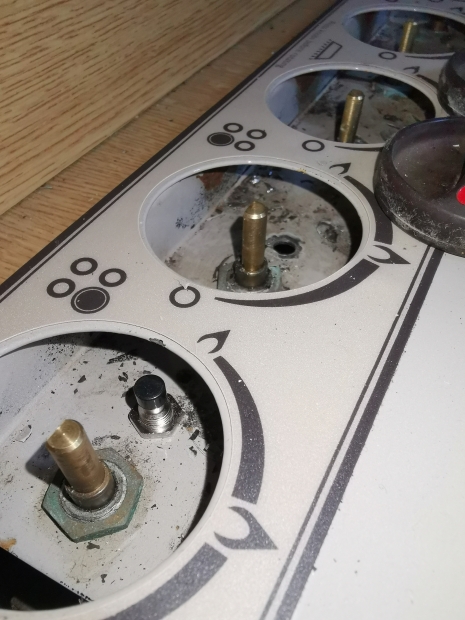

Добавил кнопочки на варочную поверхность


кнопочки тут

[EW1999]

Ссылочки на девайсы пожалуйста в студию

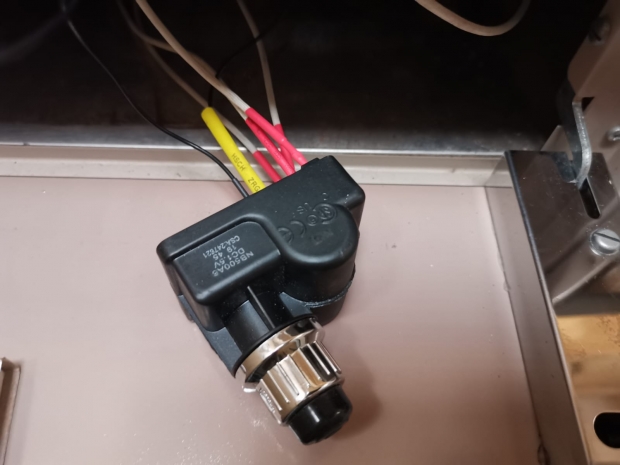

у меня такой, но подумываю, что может быть на каждую кнопку свой.
вот такую штукенцию перепаял под параллельное соединение

[EW1999]

может быть совпало, может быть я чего повредил?
на некоторых конфорках стал нестабильно работать газконтроль.
что делать, как проверить, датчик виноват или клапан?
