Самодельное устройство для маневрирования

[vitz]


Собственно, подглядел на буржуйских сайтах, как они ставят и вытаскивают прицепы-дачи, так как денег на покупку таких устройств нет, решил сделать сам.

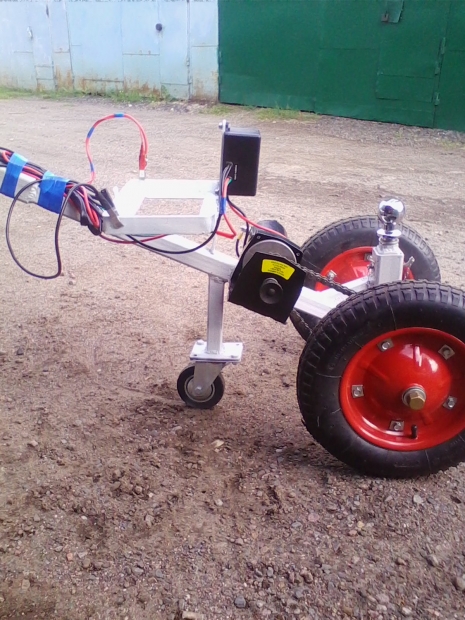

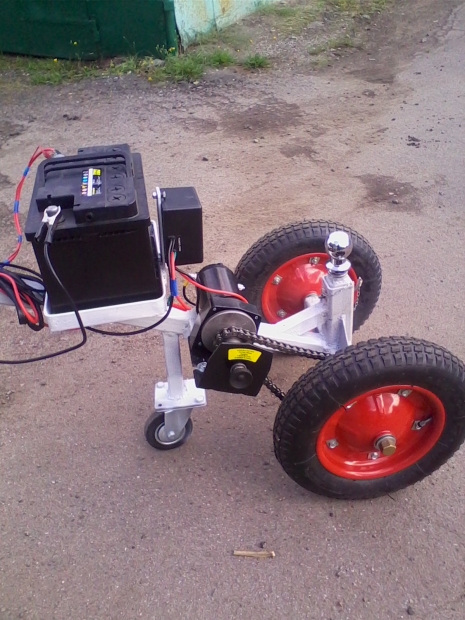

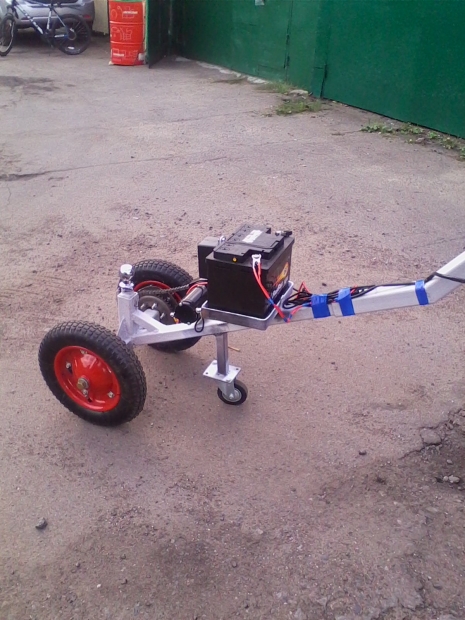

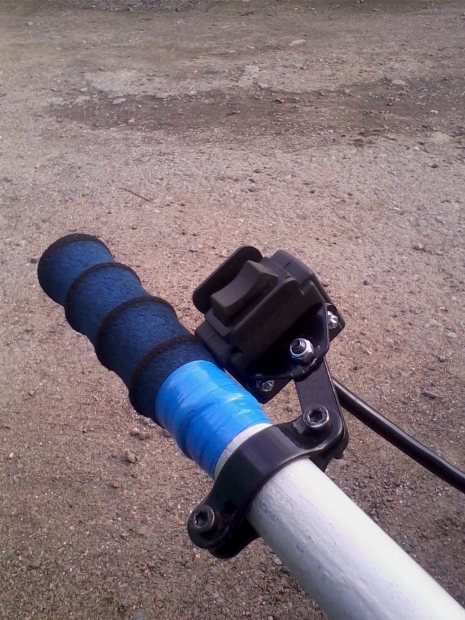

Всё сварено и смонтировано в гараже, денег ушло немного, а устройство свою функцию выполняет на все сто, и задача у него одна - ставить и вытаскивать из гаража прицеп (swift-380, вес прицепа - 750 кг) Смотрите, если что, задавайте вопросы.....

[Lion009]

Я пытался мотоблок для этих целей использовать, не потянул. Буксует на месте и не может прицеп сдвинуть. А тут еще более легкая и слабая конструкция. Думаю только на ровном асфальте ей можно пользоваться. Хотя у меня прицеп потяжелее будет 1,1т.

[vitz]

Всё зависит от нагрузки на шар....если перёд загрузить (лодка, мотор) то всё нормально....конечно , по полю не пойдёт, а по асфальту, в гараже, нормально, я его делал, что бы самому, без посторонней помощи, ставить и вытаскивать прицеп из гаража...

[Павел-1]

Если сесть на рундук (у кого он есть), то вполне можно маневрировать.
А какой моторчик стоит? С редуктором? Спасибо!

[vitz]

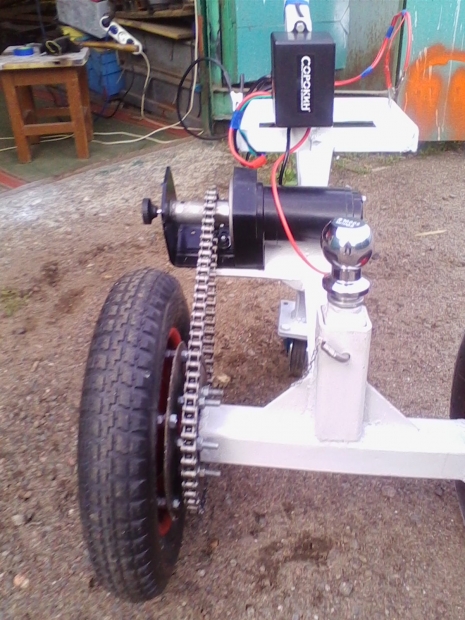

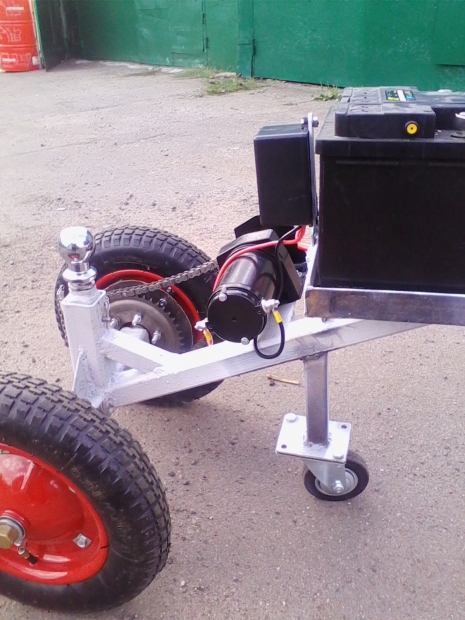

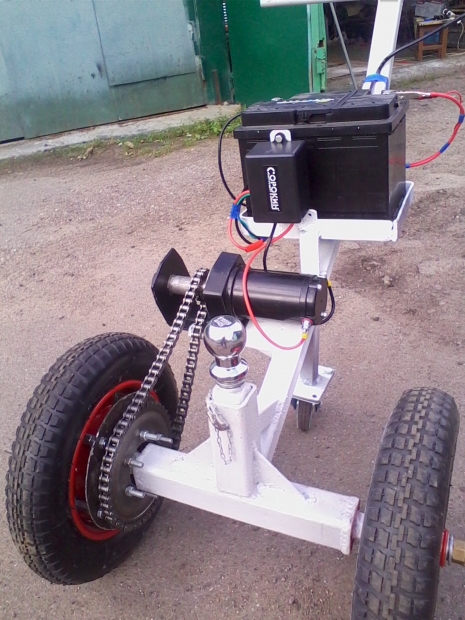

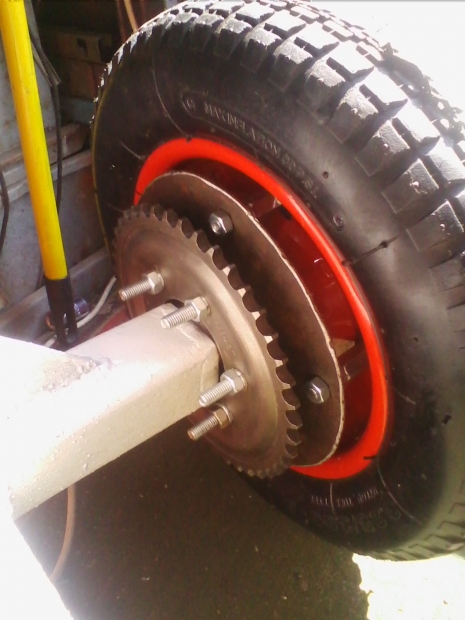

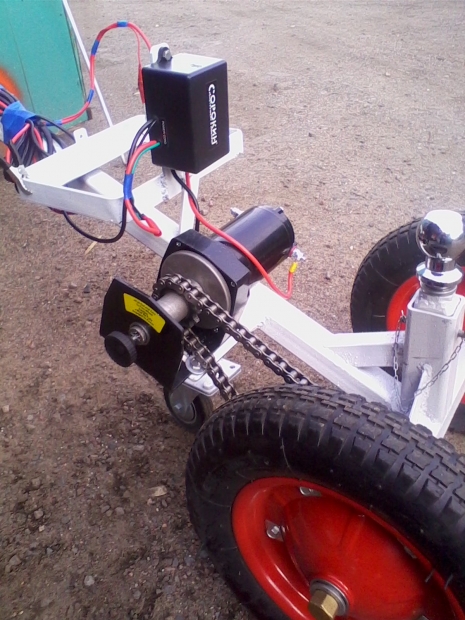

Там стоит лебёдка от квадра "Срокин-0.7", в ней планетарный редуктор, тяга-700 кг....на вал барабана лебёдки посажена ведущая звезда на 13 зубов, через цепь - на ведомую звезду - 42 зуба. Редукця паровозная, если посчитать то получается где то - 5.5 тонн.... всё зависит от нагрузки на шар. А загрузить его просто, достаточно переместить груз в караване вперёд. Я держу лодку и генератор в караване, просто передвигаю вперед и лодку(42 кг) и генератор (29 кг) и всё... шар загружен......

[Анатольевич]

Очень интересное решение.
А фотки как делали ,как собирали . И видео как заезжает
Можно и на рынок выставлять..

[vitz]

Специально фотки сборки не делал. Видио не снимал, да и не умею в ютуб выкладывать....так, что извиняйте....

[Анатольевич]

Будет время заснимите как заезжает ,реально интересно . А как видео вставить в ютуб мы поможем..это не сложно.
Создал тему в караванерах на фейсбуке ,иностранцы посмотрят..https://www.facebook.com/groups/1679966235588085/?multi_permalinks=1896547420596631&notif_t=like&notif_id=1503994603841059

[vitz]

Ладно, попробую....спасибо за участие!

[vitz]

Кстати, есть ещё одна самоделка - маркиза (3х4 метра) , сделана очень просто и бюджетно......

[SDSFox]

По поводу загрузки шара, делаете обратную ручку и встаете на дышло.

[Анатольевич]

Фотки маркизы посмотреть,думаю будет всем интересно. Только новую тему заведите.
