Hobby De Luxe 450 - Пропали габариты

[vik021]

Добрый день.
Вчера заметил, что полностью перестали светиться габариты на прицепе! Прицеп подключен через переходник. Розетка на авто исправна.
Подскажите, может есть какой-то предохранитель внутри каравана?
До этого вечером ковырялся с внутренней проводкой на 12 и 220 вольт, заменил солнечный контроллер, заменил инвертор 12-220, в остальном восстановил все как было до этого.
Может габариты как-то завязаны на штатный блок электрики?

В субботу уже планировал выезжать в отпуск с караваном, а тут такая подстава.

[Sobol4x4]

Не работают габариты? Или всё, стоп сигнал, повороты

[vik021]

Не работают габариты? Или всё, стоп сигнал, повороты

Не работают только габариты, все по периметру, все остальное в порядке.

[Sobol4x4]

Масса на фонарях, и вилку с розеткой проверить, сняв фонарь прозвонить контролькой,

[nelli]

А остальное исправно работает? Поворотники, зх. На блоке есть предохранители, но там по моему нет на фонари. Начинай с авто. На память не помню номер, найди схему подключения. Не найдешь, пойду искать. Кабель идет сквоняком на зад. Внутри слева внизу ( по ходу движения), есть кробка, черная, большая. У меня в рундуке. От нее идет разводка по всем фонарям. Провода тоже под номерами. Звони и сразу станет ясно.

[nelli]

Вилка какая, 13 или 7 пиновая.

[nelli]

Есть еще одна болячка. Это касается 13 пиновой розетка. Контакт массы окисляется и шлаком выдавливает контакт на авто, все, массы нет.

[vik021]

Масса на фонарях, и вилку с розеткой проверить, сняв фонарь прозвонить контролькой,

Розетка на авто работает - подключал другой прицеп, все нормально.
На массу на самих фонарях тоже не думаю, так как не работают все габариты по кругу, но при этом нормально работают стопы, противотуманки и поворотники.

А остальное исправно работает? Поворотники, зх. На блоке есть предохранители, но там по моему нет на фонари. Начинай с авто. На память не помню номер, найди схему подключения. Не найдешь, пойду искать. Кабель идет сквоняком на зад. Внутри слева внизу ( по ходу движения), есть кробка, черная, большая. У меня в рундуке. От нее идет разводка по всем фонарям. Провода тоже под номерами. Звони и сразу станет ясно.

Как написал выше стопы, противотуманки и поворотники работают нормально, розетка на авто исправна. По ЗХ не могу сказать, так как на авто 7-ми пиновая розетка, караван подключен через переходник. Надо найти распределительную коробку, от нее и плясать. Спасибо за информацию. После работы попробую заняться прозвонкой, хоть в такую погоду и не сильно хочется .

Вилка какая, 13 или 7 пиновая.

На авто 7-ми на караване 13-ти, соответственно через переходник.

Есть еще одна болячка. Это касается 13 пиновой розетка. Контакт массы окисляется и шлаком выдавливает контакт на авто, все, массы нет.

Спасибо, проверю.

[nelli]

На караване и на вилке 7 и 5-это габариты правого и левого бортов. 11и 13 минус.

[nelli]

Коробка распредилительная в левом дальнем углу, на задней стенки по ходу движения, внутри.

[Kinstintin]

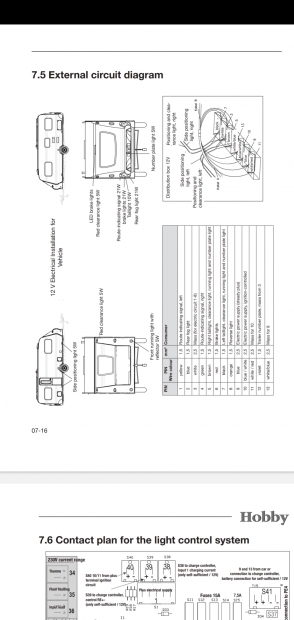

Страничка из мануала Hobby 2010 года. Может поможет.


[Бамбина]

Масса она для фонарей едина. Если что-то работает-значит она есть.
Перво наперво вскройте фонарь и проверьте целостность хотя бы одной лампочки габаритов. Кратковременные всплески напряжения генератора иногда приводят к их перегоранию.
Во вторых вскройте вилку каравана. Она не совсем герметична и находится в агрессивной среде. Внимательно посмотрите места крепления проводов к штекерам вилки, (на 7-пиновой вилке это 5 и 7 контакты), а уже потом лезьте в дебри с распредкоробками и возможным наличием повреждения проводов по салону..
