Стол в кемпере

[Polly159]

Доброго дня, уважаемые форумчане. Может быть кто-то подскажет где можно за приемлемые деньги купить такой механизм для переделки стола. Честно говоря, даже не нашла как он называется... Ну, принцип, бабочкой. Понравилось, что можно разложить и обедать без стеснения всей семьей. Заранее очень благодарна

[ruslan01]

опора Опора столешницы составная iLse, 701 мм

[ruslan01]

Эскиз опоры типа "Сэнвич" для стола "Бабочки"


Я бы прикупил красивую опору. понадобиться может и не 3и, а даже две неподвижные круговые опоры с фрикционным материалом из войлока (или обратной стороны экокожи на микрофибре) с той стороны где они направляют скользящий вокруг оси второй уровень нужного стола. Эти круги направляющие должны быть достаточного размера, чтобы люфт нижнего яруса был минимальным (200-300 мм). А вот их как зафиксировать у всех будут свои идеи. Например болтовое соединение (заклепки, пайка, сварка) на уголок 50*50 мм в 3х местах.

[Artemka]

https://caravanerworld.ru/product/opora ... khanizmom/

[ruslan01]

Понравилось, что можно разложить и обедать без стеснения всей семьей.

можно просто сделать выдвижной нижнюю часть по направляющим в т ч мебельным как в компьютерном столе. или как книжку на шарнире.

[Polly159]

Думала, может обойдется без рукоделия, но видимо нет)) Посмотрела цены и поняла, что придется таки мастерить самим, т.к. не гуманные они за такой механизм))
Ребята, всем большое спасибо) Обязательно воспользуемся всеми подсказками

[AXMED]

Не пойму, как на этом форуме фотки выкладывать. Вот мое изделие, давненько уже делал, живо здорово по сей день. https://forum.avtotravel.com/messages/1 ... eshnitsey/

[AXMED]

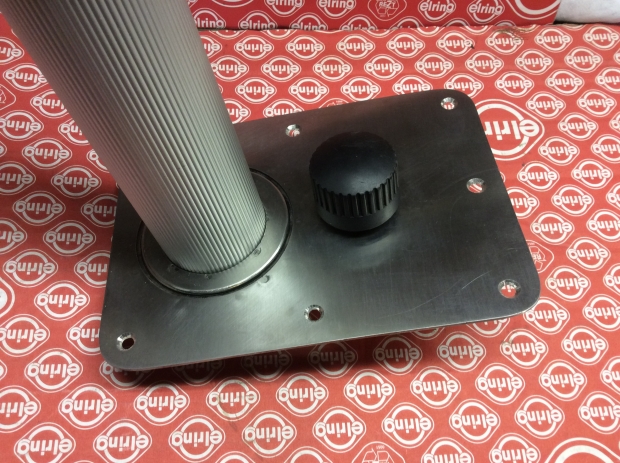

Фото стола.

[AXMED]

Может кому полезно будет. Дело происходило лет пять назад.Цена на эту ногу была , как мне показалось несколько великоватый и втемяшилось мне в голову сделать эту самую поворотную выдвижную столешницу, так , как основного столика было мне маловато. Стол, как бы уже был, просто раскладной показался мне не удобным. Но на тот момент я в глаза , так сказать не видел , как устроен этот механизм. Да и сейчас, по прошествии этих лет, в руках ее не держал. Видеть видел, даже раскладывал, но как она там устроена не видел. Да и не интересно уже, если чесно. Эта то работает. На глаза попалась алюминиевая рифленая труба.( осталась от офисной мебели) Померил ее и пошёл в контору, которая торгует подшипниками, подобрал по размерам, чтобы в натяг можно было задавить на трубу по наружке. Взял самый простецкий, открытый узкий, с малым количеством шариков. Теперь имеем трубу и подшипник. Дело за самой пластиной, к которой крепится нижняя столешница. Решил изготовить из нержавейки, после шлифовки и красить не нужно. У меня была, вроде 2 мм. После если кому интересно, все померю. Инструмент для изготовления, как у всех. Дрели, болгарки, свёрла, коронки по металлу, верстак, тиски. Высверлил на прямоугольной пластине большое отверстие, оно чуть меньше наружного размера подшипника, потом в этом круглом блину высверлил малое, получилась шайба, которая собственно несёт только эстетическую нагрузку, прикрывая шарики подшипника. Саму пластину тоже обработал, просверлил крепежные отверстия и шлифанул ее и шайбу болгаркой , кругом с липучкой, на который цепляются наждачные круги. Так как сам я не сварщик, но имею такового в приятелях, пошёл к нему и он прихватил, в прямом смысле этого слова, подшипник к пластине и кольцо к подшипнику( на фото видны следы прихваток) Акуратно забил этот механизм на трубу. Забивать нужно учитывая толщину материала применяемого на столешницах. У меня толщина верхнего и нижнего 16 мм. Значит учитывая зазор между столешницами, выступание кромки трубы над верхней поверхностью пластины, должно быть на толщину материала плюс зазор примерно два миллиметра. Итого 18мм. На трубу сверху надета заглушка в которой просверлены отверстия, через которые она крепится к верхней столешнице. Далее, единственная работа, которая выполняется не в условиях каждого гаража, не большая токарная работа. Мне делал знакомый токарь. Это небольшая втулка в которой ходит штырь фиксации нижней столешницы в разных положениях. У меня фиксируется только в закрытом положении. Может не много сложно написал и не все понятно, на деле все примитивно и просто. А самое главное работает.

[AXMED]

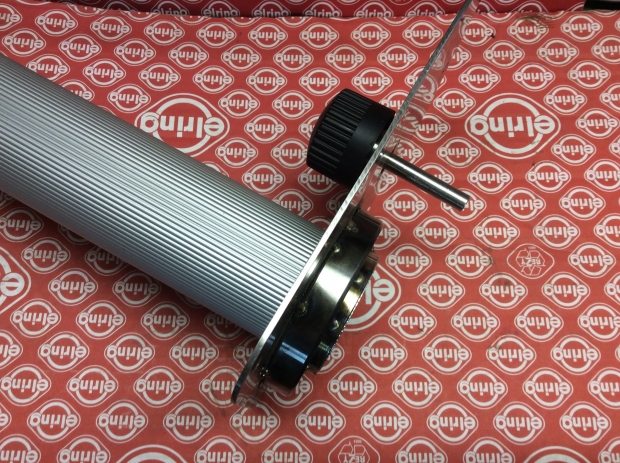

Фото с низу.

[ruslan01]

выглядит как заводская.

[Polly159]

Фото с низу.

Идея - супер! Спасибо огромное! Только не до конца понятно ее устройство... А можно в личку поподробнее о ней?
